Зачем 380 вольт в частном доме?

(Умный Дом своими руками)

380 вольт в дом нужно ли?

380 вольт в дом нужно ли?

Сообщение vtec » 06 авг 2012, 15:26

Re: 380 вольт в дом нужно ли?

Сообщение Andrey_B » 06 авг 2012, 17:16

Re: 380 вольт в дом нужно ли?

Сообщение vtec » 08 авг 2012, 07:01

По столбам идут нормальные провода, т.к. поселок рядом с городом. Про энергохозяйство: узнавал у соседей, сказали, что перебоев с напряжением практически не бывает. Есть плановый работы, о которых предупреждают.
Подключение 220В до 10 кВт цена одна, до 15 кВт другая.
Самого дома пока нет, началась только стройка, поставили контейнер и соответственно нужно электричество. Нужно покупать новый счетчик, чтобы в дальнейшем его можно было поставить в дом. Вот собственно и вопрос. Разница цены счетчика 220 и 380 приличная. Стоит ли того?

Ещё вопрос, к трехфазному счетчику можно будет подключить 220?

При стройке и в дальнейшем в доме может быть будет подключаться сварочный аппарат, ну и котел на углях с резервом на тэнах. Сколько эти тэн потребляют я ещё не интересовался.

Re: 380 вольт в дом нужно ли?

Сообщение Andrey_B » 08 авг 2012, 15:57

Разница в цене между однофазным и трехфазным счетчиками — капля в море по сравнению с общими затратами на строительство дома.
Я бы производил трехфазное подключение. Счетчик лучше сразу брать многотарифный.
Трехфазное подключение — это 3 фазы и ноль. Между каждой фазой и нулем 220В. То есть подключать к трехфазному счетчику 220В электроприборы, конечно, можно. К любой из 3-х фаз.

Где еще удобны 3 фазы. Как правило по дому разводятся 3 фазы так, чтобы распределить нагрузку. Например в одной комнате освещение (Фаза 1), розетки (Фаза 2), телевизор (Фаза 3) и т.д. В другой комнате в другой комбинации. Это позволяет при проведении каких-то ремонтных, электромонтажных работ всегда оставаться с электричеством, отключая в главном распределительном щитке только нужную фазу.

Re: 380 вольт в дом нужно ли?

Сообщение ipf » 08 авг 2012, 16:53

Re: 380 вольт в дом нужно ли?

Сообщение Ali » 08 авг 2012, 17:36

Re: 380 вольт в дом нужно ли?

Сообщение Дмитрий Сироткин » 20 июн 2014, 15:10

Re: 380 вольт в дом нужно ли?

Сообщение Andrey_B » 20 июн 2014, 16:00

Re: 380 вольт в дом нужно ли?

Сообщение Дмитрий Сироткин » 20 июн 2014, 16:49

Re: 380 вольт в дом нужно ли?

Сообщение Andrey_B » 20 июн 2014, 18:56

Re: 380 вольт в дом нужно ли?

Сообщение ROM » 07 окт 2014, 15:11

Re: 380 вольт в дом нужно ли?

Сообщение Andrey_B » 07 окт 2014, 16:04

Re: 380 вольт в дом нужно ли?

Сообщение ROM » 07 окт 2014, 21:29

Re: 380 вольт в дом нужно ли?

Сообщение Andrey_B » 07 окт 2014, 22:57

= (32 * 220) / 1000
32 / 1.52

= (32 * 220 * 3) / 1000

Re: 380 вольт в дом нужно ли?

Сообщение denis74 » 26 ноя 2014, 17:49

Re: 380 вольт в дом нужно ли?

Сообщение Andrey_B » 26 ноя 2014, 18:27

Re: 380 вольт в дом нужно ли?

Сообщение denis74 » 27 ноя 2014, 09:31

ПУЭ, Rev.7, цитата:
«1.7.145. Не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.
Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. Пр и этом разделение PEN-проводника на РЕ- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата. «

т.е. вводной автомат не должен разъединять ноль N и защитную землю PE если делать по ПУЭ, но электрики, они такие электрики (( Вот отрубится ноль в автомате чуть раньше чем фаза (на один-два периода сети) и погорит все. И честно сказать пошерстил Интернет (в котором имеется всё), но нигде не нашел схемы в которой в схеме TN-C-S автомат или узо рвало бы ноль до разделения. Даже если автомат будет рвать «. одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов. «, то цепь PEN-PE все равно остается замкнутой до автомата! Поэтому и горят такие провода прямо в щитках (лучше если на столбе, а не в доме).
вот тут достаточно подробно расписали https://www.forumhouse.ru/threads/14148 . ost-260994

Re: 380 вольт в дом нужно ли?

Сообщение Andrey_B » 27 ноя 2014, 11:40

denis74, вы сказали, что «у себя на вводе в дом поставил реле напряжения, которые отрубают фазы»
Я заметил, что очень часто «на вводе в дом» и так стоит автомат (кстати, я где-то писал, что он разрывает PEN?), который в случае аварии выполнит те же функции. Причем, возможно, этот вариант более надежен, так как автомат устроен проще. И хорошо, если реле напряжения у вас не китайское.

А что касается ПУЭ. У вас разделение на PE и N происходит до реле напряжения? Или раз это не «вводной защитно-коммутационный аппарат», то и не считается?
На практике Энергосбыт вешает свои опломбированные учетные узлы на столбы. И в этом случае религиозный вопрос соблюдения ПУЭ в электрохозяйстве дома после учетного узла решает каждый владелец сам.

Re: 380 вольт в дом нужно ли?

Сообщение denis74 » 27 ноя 2014, 12:25

Подключение, разводка, схемы трёхфазного напряжения и равномерное распределение 380 вольт в частном доме

Отправим материал на почту

  • Устройство электрического щита
  • Особенности
  • Перекос фаз
  • Расчёт энергопотребителей
  • Правила распределения
  • Разбивка на группы
  • Пример разводки по одному этажу
  • Заключение

При подключении коттеджа правильное распределение нагрузки по фазам позволяет оптимизировать использование электроэнергии, снизить вероятность перегрузок, поломок электроприборов из-за несоответствующего напряжения и даже уменьшить показания счётчика. Разберёмся с возможными нюансами и рассмотрим несколько наиболее популярных схем на наглядных примерах.

Устройство электрического щита

Перед тем, как распределить нагрузку по фазе в частном доме, позаботьтесь правильном «содержимом» электрощитка на который напряжение приходит с опоры. В данной ситуации, в нём должны иметься следующие устройства:

  • Автоматический выключатель (автомат).
  • Трёхфазный прибор учёта электроэнергии.
  • Автоматические выключатели или УЗО (устройства защитного отключения), на которые (по-отдельности) приходит каждая фаза. Общий ноль подключается к нулевой шине.
  • Защитный проводник заземления соединяется с общей шиной заземления.

Важно! Представленный перечень приведён в порядке подключения кабеля с опоры ВЛЭП (воздушной линии электропередач).

Особенности

Чтобы снизить вероятность перегрузки фазы, нагрузку распределяют на фазы равномерно. Несоблюдение этого условия так же, как и отгорание «нулевой» жилы или её плохой контакт, приведут к разнице в напряжении на фазных жилах в большую или меньшую сторону.

Таким образом, преобразованное однофазное питание (220 В) приведёт к неисправности подключённых к нему электропотребителей. Произойдёт это из-за того, что на одни приборы будет приходить повышенное напряжение (240-270 В), на другие – пониженное (160-200 В).

Важно! При неравномерном распределении нагрузки по фазам, на не чувствительных к перекосам счётчиках, произойдёт повышенный расход электроэнергии.

Перекос фаз

Фактически распределение нагрузки по фазам в частном доме, выполненное с перекосом фаз не несёт серьёзных проблем для техники. Но периодическое отключение автоматического выключателя вам гарантировано.

Перед распределением нагрузки необходимо разобраться в устройстве трёхполюсного автомата. Рассмотрим ситуацию на примере автомата С 25. Он состоит из 3 однофазных автоматов, каждый из которых способен выдерживать 25 А. Таким образом, каждая фаза получает по 5 кВт мощности, откуда и выходит, что присоединение коттеджа мощностью в 15 кВт. Автоматы при этом могут разрывать питание одним выключателем (рычагом).

Если вы рассматриваете вопрос, как распределить нагрузку по фазам в случайном (хаотичном) порядке, обратите внимание на следующий пример:

  • Фаза № 1 подключена к освещению коттеджа.
  • Фаза № 2 запитывает электроснабжение на розетки 1-го этажа.
  • Фаза № 3 питает розетки на 2-ом этаже.

В результате произойдёт следующее:

  • На 2-ом этаже несколько спален и санузел. Мощных энергопотребителей здесь нет. В результате Фаза № 3 не будет работать на полную мощность.
  • Аналогичная ситуация произойдёт и с фазой № 1. Современное светодиодное освещение потребляет мало электричества.
  • Последняя фаза № 2 окажется перегруженной, из-за того, что на неё «повешены» основные, мощные потребители: стиральная машина, микроволновка, холодильник и прочая техника, находящаяся в помещениях первого этажа.

Важно! В результате, одновременное включение нескольких элементов бытовой техники перегрузит автомат, что станет результатом его отключения.

Расчёт энергопотребителей

Перед тем, как распределить нагрузку по фазам рекомендуется выполнить предварительный расчёт потребителей. Сделать это легко, составив список потенциальных источников, которые будут «повешены» на ту или иную фазу. Например, перечислите основную бытовую технику и её мощность согласно заявленной производителем:

  • Варочная электроплита 6,5-7,5 кВт.
  • Стиральная машина 1,5-1,8 кВт.
  • Посудомоечная машина 1,5-1,8 кВт.
  • Микроволновая печь 0,9-1,2 кВт.
  • Духовой шкаф 2,0-2,6 кВт.
  • Пылесос 1,9-2,2 кВт.
  • Утюг 1,9-2,2 кВт.

Важно! По необходимости список может пополняться другими, имеющимися на балансе электроприборами.

Правила распределения

Как очевидно из вышесказанного, ответ на вопрос, как распределить нагрузку по фазам в частном доме, кроется в равномерном делении потребителей на все токопитающие жилы. Популярным способом является подключение отдельной группы розеток в комнатах к отдельному фазному проводу. Причём последующая группировка происходит так, чтобы оптимизировать нагрузку на сеть. По аналогичному принципу подключается и освещение, распределение нагрузки по фазам проводника должно быть равномерным.

Приведённое выше изображение показывает правильное подключение 380 вольт, 3 фазы. Частный дом, схема электроснабжения которого представлена, «разведён» правильно, с учётом всех требований.

Следующее изображение показывает правильное подключение электрощитка на 380 вольт 3 фазы. Частный дом, схема технологического присоединения которого показана на картинке, подсоединён верно, что снижает вероятность отключения автоматов в результате перегрузки сети.

Читайте также  Где получить свидетельство о собственности на квартиру?

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка. Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему.

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы. Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

  • К первой группе (фаза L1) подключаются световые приборы. В качестве защиты используется автомат на 10 А. кабель для протяжки линий: ВВГнг 3*1,5 мм2.
  • Второй группой объединены потребители, подключенные к розеткам ванной и санузла. В качестве автоматического выключателя здесь установлено устройство защитного отключения (УЗО 10А-10mA). Марка кабеля, который здесь используется ВВГнг 3*2,5 мм2, не менее. Подключается она также на фазу L1.

Полезно! Допускается использование УЗО с допустимым большим значением силы тока, но не более 30 А.

  • Третья группа потребителей – розетки, установленные в остальных комнатах (гостиная, спальные, рабочий кабинет, кладовая, гардеробная). Линия подключается на фазу L2 с проводом, сечение которого не менее 2,5 мм2. Защита оборудования и людей возлагается на автомат 16 А.
  • К четвёртой группе потребителей относят розетки кухни и коридора. Запитываются через фазу, обозначенную как L3. Подключается по принципу, аналогичному тому, который использовался для третьей группы: трёхжильный кабель в 2,5 «квадрата» и 16-ти амперный автомат.
  • Пятой группой является провод, идущий на электроплиту. Подключается на 3 фазы с нулём и обязательным заземлением. Кабель здесь используется марки ВВГнг 5*6 мм2, защитное устройство: УЗО 32 А-32mA.

Важно! Перед тем, как распределить нагрузку по фазам в частном доме, по вышеуказанной схеме, имейте в виду, что она приведена в качестве примера. Для каждой отдельной ситуации она может отличаться по тем или иным признакам.

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.

Для более наглядного понятия того, как распределить нагрузку по фазам в частном доме, приведена следующая план-схема. Такой проект является необходимым при прокладке новой линии, строящегося или ремонтирующегося коттеджа. В дальнейшем изображение значительно облегчит поиск возможной неисправности, внесение изменений или добавление новых точек.

Заключение

Перечисленные примеры и схемы представлены в качестве ориентировочного ознакомления с вопросом, как распределить нагрузку по фазам в частном доме без вероятности последующих переделок. Кроме того, они облегчат выбор параметров кабеля, УЗО и автоматических выключателей для трёхфазной электросети.

Трехфазное питание в доме: есть ли смысл?

Банальный вопрос: стоит ли подключать к частному дому трехфазовое питание? Как обычно, однозначного ответа нет: рассматриваем плюсы и минусы такого подключения.

Три фазы в доме: нужны они или можно обойтись?

Споры о том, какое электропитание лучше, однофазное или трехфазное, как вечное противостояние добра и зла в Игре Престолов — никогда не заканчиваются. Есть десятки аргументов за и против каждого варианта. Вы узнаете о том, какие есть преимущества и недостатки подключения трехфазного питания, что позволит вам принять продуманное взвешенное решение.

Что такое трехфазная сеть?

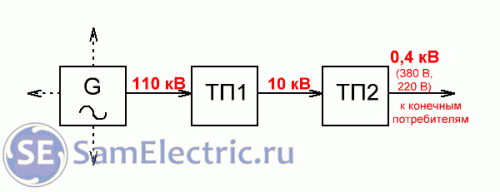

Любой дом или квартира перед вводом в эксплуатацию подключается к местной электросети. Такая сеть может быть однофазной или трехфазной. При однофазном подключении к дому подводится два провода, фаза и ноль, между которыми напряжение 220 В. Трехфазная же сеть характеризуется наличием четырех проводов: трех фаз и ноля. Между каждой фазой и нолем напряжение 220 В, а между самими фазами 380 В (как показано на изображении).

Для учета электроэнергии в такой сети необходим трехфазный счетчик, который устанавливается местным РЭСом. Типичным примером такого счетчика является INCOTEX Меркурий 231 АМ-01, предназначенный для учета активной электроэнергии.

Трехфазное питание: преимущества

Наличие трех фаз несет массу преимуществ владельцу частного дома или дачи. Вот некоторые из них:

  1. Увеличенный объем мощностей

С каждым годом количество бытовых электроприборов в каждом доме увеличивается, а значит увеличивается их суммарная мощность и нагрузка, которую они передают на электросеть. На сегодняшний день в России местные Облэнерго предлагают возможность оформления договора на потребление 5 кВт для однофазных сетей и 15 кВт для трехфазных.

Предположим у вас одна фаза и суммарная мощность всех электроприборов в вашем доме составляет 4 кВт. Но прошло время, и вы решили приобрести себе сварочный аппарат мощностью 3 кВт. Кстати о том, какой купить сварочный аппарат, можете прочитать здесь. В этом случае суммарная мощность составит 7 кВт, и одновременно все приборы вы использовать никак не сможете. А если в будущем планируется установка насосного оборудования или электрической отопительной системы, тогда стоит задуматься о подключении трехфазной сети.

  1. Равномерное распределение нагрузки

Благодаря работе одновременно трех фаз есть возможность равномерно распределить между ними нагрузку, чтобы избежать перекоса. Например, если вы регулярно занимаетесь сваркой в гараже, лучше всего это делать не на той фазе, к которой подключен телевизор, компьютерная техника или лампочки в доме. Можно подсчитать нагрузку по каждому бытовому прибору и пропорционально распределить их по фазам.

Также бывают случаи, когда из-за повышенной нагрузки (не по вашей вине) на определенных фазах происходит падение напряжения до 170 В или даже ниже. Зачастую это бывает, если дом находится на большом расстоянии от трансформаторной подстанции, и перед ним десятки других потребителей. В этом случае оборудование можно временно переключить на менее загруженную фазу, а когда перекос «уйдет», вернуть все на место.

  1. Работа трехфазного оборудования

Хотя большинство бытовых приборов работают от 220 В, все же существует оборудование для трехфазных сетей в 380 В. Можно выделить следующие виды такого оборудования:

  • Насосные станции. Для некоторых глубинных и поверхностных насосных станций требуется 380 В.
  • Трансформаторные сварочные аппараты.
  • Отопительные котлы. Большинство отопительных электрических котлов имеют номинальную мощность в 7 — 9 кВт — однофазная сеть просто-напросто его бы не потянула. Например, для одноконтурного котла ЭВАН Warmos-IV-9.45 мощностью 9.45 кВт обязательно требуется три фазы.
  1. Возможность установки автоматов и УЗО с меньшими номинальными значениями

Благодаря тому, что на каждом фазном проводе в трехфазной сети будет меньшая нагрузка, чем на одной фазе в случае исполнения однофазного ввода, есть возможность установки автоматов защиты и УЗО с меньшими показателями токовой нагрузки. Например, если на каждой из фаз будут размещены приборы суммарной мощностью по 3 кВт, то для каждой фазы потребуются автомат, способный выдержать такую нагрузку:

3000/220 = 13.6 А (нагрузка по фазе)

Ближайший автомат по номиналу на 16 А. Для однофазного же питания при максимально возможной мощности в 5 кВт, потребуется автомат мощнее. То же правило действует и для устройств защитного отключения. Мы уже писали о том, как выбрать УЗО по мощности, поэтому не будем на этом останавливаться.

Недостатки трехфазного питания

У трехфазного питания существует также и несколько неприятных моментов, которые стоит учитывать перед подключением:

  1. Расходы на подключение и покупку оборудования

Если у вас уже заведен в дом однофазный ввод, то переподключение на трехфазный потребует дополнительных растрат. В такие растраты включается:

  • Оформление договора. Согласно текущему законодательству оформление договора на установку трехфазного ввода и счетчика стоит 550 рублей.
  • Покупка счетчика и проводов. Средняя стоимость трехфазного счетчика, внесенного в госреестр, составляет 1500 рублей. Также для ввода понадобится примерно 20 м изолированного кабеля СИП сечением 16 мм 2 , стоимостью 1200 рублей. Еще стоит учесть необходимость организации проводки внутри дома для трехфазного дома. Этот показатель сложно просчитать, так как все дома разные по площади.
  • Дополнительные автоматы. Для каждой фазы потребуется свой автомат. Также потребуется установка реле контроля напряжения, чтобы можно было всегда «мониторить» напряжение по каждой фазе и в случае перекосов, переключаться между фазами.

Чтобы электромонтеры подключили вас к трехфазной сети, придется стать в очередь и пару недель подождать. Если не хотите ждать, то придется отдельно заплатить за срочность. В итоге подключение трехфазного питания выльется своему владельцу в кругленькую сумму.

  1. Увеличенные размеры щитовой

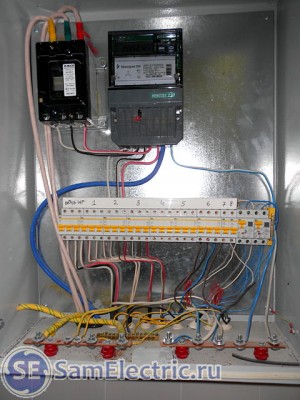

Для подключения трехфазного питания необходимо смонтировать крупногабаритную щитовую. Это обусловлено наличием дополнительного защитного и распределительного оборудования. Обычно такой силовой шкаф или щитовая устанавливается на улице, чтобы не занимала много места в доме.

Стоит отметить, что для распределительных щитов энергосбыт предъявляет определенные требования. Например, защита щитовой от пыли и грязи должна быть не ниже стандарта IP31, а во влажных помещениях IP54. Для некоторых владельцев дачных участков или частного дома поиск подходящего места для шкафа или монтаж такой конструкции может стать настоящим испытанием.

  1. Перепланировка проводки в доме

Если изначально в доме была одна фаза, то подключение еще двух потребует от хозяина глобальной перепланировки проводки. Так изначально все розетки и лампочки были «посажены» на одну фазу. С трехфазным подключением необходимо будет эти розетки переносить, а это означает немалый ремонт в доме, так как придется штробить стены под проводку. Естественно эта работа требует дополнительных затрат времени и денег.

Выводы

Итак, подключение трехфазной сети подойдет:

  • Тем, кто хочет получить стабильное напряжение без перекосов. Если ваш дом находится далеко от трансформаторной подстанции, и вы страдаете от падения напряжения на фазе, тогда трехфазная сеть — это ваше спасение.
  • Тем, кто приобрел трехфазное оборудование. Если планируется отопление в доме электрокотлом или установка насосной станции, тогда без напряжения в 380 В просто не обойтись.
  • Тем, у кого бытовых приборов и электроники накопилось больше, чем на 5 кВт. Для таких потребителей есть смысл получить технические условия от энергосбыта на 10 — 15 кВт с возможностью подключения трехфазной сети.
Читайте также  Пожизненная рента квартиры что это?

Вам не нужны три фазы, если:

  • У вас только однофазное оборудование суммарной мощностью не более 5 кВт и постоянное стабильное напряжение на одной фазе.
  • Если вы не хотите делать у себя глобальный ремонт и переплачивать за дорогостоящее оборудование.

Зачем нужны 380 вольт и как подключить?

При строительстве дома в частном секторе перед домашним мастером встает вопрос, какое напряжение к нему подвести. Для бытовой техники достаточно 220 В, но ведь возможна и установка различных станков. К тому же, если дом достаточно велик, большой будет и нагрузка на фазу. В этом случае рациональным решением будет подключение к сети 380 вольт. Это позволит разделить группы питания бытовых приборов на линии или подключить оборудование, требующее более высокого, чем в бытовой сети, напряжения.

Особенности трехфазного: отличия от привычных 220 В

В отличие от обычной двухпроводной системы, подключение 380 вольт требует использования кабеля с четырьмя жилами, не считая заземления, которое монтируется отдельно. В этом случае 3 провода будут фазными, а один нулевым (нейтралью). Многие не понимают, как связаны 220 и 380 В, считая, что для их выработки используются разные генераторы. На самом деле все намного проще. Любую трехфазную систему можно разделить на 3 линии с привычным для всех бытовым напряжением. Используя одну из фаз и нулевой провод, получают 220 В.

Полезный совет! Если требуется ненадолго подключить оборудование, работающее от сети 380В в многоквартирном доме, можно запитаться в распределительного щита на лестничной клетке – в каждом из них имеется 3 фазы. Однако стоит помнить, что подобные действия будут расцениваться коммунальными службами как воровство электроэнергии, а через бытовой счетчик такая коммутация невозможна.

Подключение 380В в квартире вполне можно оформить официально, но только при отсутствии подведенной к дому газовой магистрали. В этом случае, при установке электроплиты, работающей от трехфазного тока, необходимо оформить необходимую документацию. Однако это дело не одного дня, к тому же многое зависит от того, есть ли такая возможность в принципе.

Преимущества трехфазной системы в частном секторе

В сельской местности часто возникают перебои с подачей электроэнергии. Виноваты здесь не энергосбытовые компании, а изношенность трансформаторных подстанций и низкий уровень квалификации электриков, обслуживающих район. Чаще всего проблема заключается в перекосе фаз, вызванном слишком большой нагрузкой на одну из них при минимальной на другую. В этом случае, при вводе в дом 380 вольт домашний мастер самостоятельно может проверить напряжение на каждой из линий и решить, какие из них можно использовать для питания бытовых приборов.

Еще одним преимуществом является экономичность. Счета за электроэнергию у пользователей трехфазной сети обычно ниже. Но стоит помнить, что помимо более сложного подключения 380 вольт, потребуется оформление определенной документации. Придется немного побегать по инстанциям, прежде чем будет получено разрешение.

Оформление разрешительной документации для подключения

Для начала необходимо подготовить проект, в котором будет прописано оборудование, требующее более высокого, чем в обычной домашней сети, напряжения. Основываясь на характеристиках оборудования, планируемого к подключению, УК составляет технические условия, в которых прописываются сечения кабелей, параметры заземления и прочие данные, обязательные для исполнения. После этого составляется акт, в который входят отчеты сотрудников, осуществлявших проверку оборудования и подтверждающих необходимость подачи питания 380 вольт в дом.

Но есть и исключения из этих правил. Если от частного дома до ближайшей трехфазной силовой линии более 500 м, то подключение высокого напряжения невозможно – никто не даст подобного разрешения, даже при условии, что владелец самостоятельно установит дополнительные столбы. В этом случае, если подобное питание необходимо, единственным выходом остается установка генератора 380 вольт, работающего на дизельном топливе или бензине.

Причины возникновения необходимости подключения 380 В

Если планируется лишь разделение трехфазной линии на три однофазных и использование его только для освещения и питания бытовой техники, никакого смысла в оформлении документации нет. К тому же сотрудники управляющей компании, производящие проверку оборудования, не дадут разрешения на подобное подключение. Другое дело, если в одной из построек у владельца оборудована небольшая мастерская. Та же циркулярная пила, для привода которой установлен электродвигатель 380 вольт, может стать поводом к подводке трехфазной линии. А как владелец будет производить дальнейшее расключение, после прибора учета электроэнергии, уже никого не касается.

Домашнюю сеть, по обслуживанию управляющей компании, можно сравнить с водопроводной. Все, что подключено до счетчика является собственностью коммунальных служб и ими же обслуживается. Коммуникации, расположенные после прибора учета, т. е. со стороны владельца, принадлежат хозяину помещения. Он и отвечает за их состояние.

Применение высокого напряжения

Наиболее востребованными в частных секторах являются небольшие точки шиномонтажа, которые достаточно просто оборудовать, при наличии определенного начального капитала – проселочные дороги в таких районах предполагают периодические повреждения колес автомобилей. В таком случае однофазной линией не обойтись. Здесь потребуется подключение различных станков, компрессора 380 вольт и иных приспособлений. Единственное, что следует учесть – это тот же возможный перекос фаз. Для защиты электрооборудования стоит приобрести и установить реле напряжения или стабилизирующее устройство. Это увеличит срок службы двигателей 380 вольт, которые используются практически во всем шиномонтажном оборудовании.

Довольно часто высокое напряжение требуется и в самом доме. Некоторые модели кухонных плит не способны работать от 220В. Подобная ситуация может произойти и в многоквартирном доме, некоторые из которых, по причине пожароопасности или ветхости, не оборудованы газовыми приборами. Если приобретена подобная плита, порядок оформления подключения 380 вольт будет идентичным описанному выше.

Подключение розетки трехфазного питания

Перед тем как подключить 380 вольт потребуется произвести некоторые вычисления. Необходимо правильно подобрать сечение провода, материал его изготовления. Расчеты производятся, исходя из потребляемой мощности оборудования. Первое, что необходимо сделать – это выписать данные бытового прибора, которые можно найти на шильдике или в технической документации. Формула расчета будет выглядеть так – I= P/(√3×U×cos(φ)), где:

  • I – ток. Именно по этому параметру будут сделаны выводы по сечению провода;
  • U – напряжение одной фазы. В случае трехфазной бытовой системы этот параметр равен 220 В;
  • cos(φ) – показатель угла сдвига по фазам. Он также отмечен на шильдике;
  • P – потребляемая мощность электроплиты или другого оборудования.

Высчитав силу тока нужно определиться с материалом кабеля (более рациональным будет применение медного провода), после чего следует воспользоваться таблицей сечений. Подобную информацию легко найти в сети интернет, а потому нет смысла останавливаться на ней подробно.

Подключение розетки 380 вольт никаких сложностей не представляет. Все контакты подобных изделий промаркированы, а значит ошибиться при монтаже практически невозможно. Главное – розетка не должна находиться ближе 60 см от водопроводного крана, чтобы попадание влаги на нее было исключено.

Подключение трехфазного питания в распределительном шкафу

После того как 380 В заведены в щит, следует выполнить правильную коммутацию. Ввод производится через мощный автомат или фидерный выключатель. После него подключается прибор учета электроэнергии, питание с которого идет на защитную автоматику домашней сети. Выглядит она следующим образом (элементы могут отличаться, в зависимости от пожеланий владельца):

  1. Общий автомат, способный выдержать нагрузку, потребляемую всеми электроприборами дома.
  2. Три АВ меньшей номинальной мощности, по группам. Это может быть кухня, остальные розетки дома, группа освещения.
  3. 3 устройства защитного отключения, от которых производится разводка питания раздельно по комнатам.

Фазное и линейное напряжение – что опаснее для человека

Поражение электрическим током всегда несет в себе вред здоровью или даже летальный исход. Однако величина опасности при соприкосновении с токоведущими частями фазного и линейного напряжения отличается. Так что же страшнее? Разобравшись в том, что означают эти термины, можно легко ответить на данный вопрос.

Линейное напряжение: определение и последствия поражения

Оно возникает между одним из фазных проводов и нейтралью или заземлением. Поражения таким током наиболее распространены. Они влекут за собой повреждения внутренних органов, нервной системы (вплоть до остановки сердца и дыхания), а также ожоги кожных покровов различных степеней.

Фазное напряжение: опаснее или нет?

Последствия те же, что и при линейном, но в более тяжелых формах при меньшем времени воздействия тока на организм человека. Напряжение между двумя фазами таит в себе и другие, еще более страшные последствия, причиной которых может стать дуга. Подобное явление не требует прямого контакта с проводником или иной токоведущей частью. Достаточно оказаться в опасной близости от них. Дуга вырывает часть кожного и мышечного покрова человека с сопутствующими поражениями, присущими обычному удару электрического тока.

Некоторые нормы безопасности при обслуживании трехфазной сети

В основном все правила схожи с работой по обслуживанию двухпроводных систем. Однако напомнить их лишним не будет. Самое первое, что следует знать – это неоправданность производства любых ремонтных работ без наличия определенных навыков. Здесь последствия могут быть более серьезными, чем при ошибках в обслуживании 220 В. Все работы производятся исключительно при снятом с вводного автоматического или фидерного выключателя напряжении. Если он находится на улице (часто монтируется на столбе), обязательно размещение на нем запрещающей таблички «Не включать! Работают люди». Это убережет от несанкционированной подачи питания.

Довольно часто приходится выполнять работы без снятия напряжения. В этом случае обязательно использование диэлектрических перчаток, защитных очков. Инструмент, при помощи которого производится ремонт или обслуживание, должен быть исправен. Трещины или сколы на изолированных частях являются обязательным поводом к отказу от его использования.

Читайте также  Как считается жилая площадь квартиры?

И главное. При появлении малейших сомнений в способности выполнить планируемые работы самостоятельно, лучше оплатить работу специалиста – в итоге выйдет дешевле.

Стоит ли подключать 380 вольт

Трехфазное напряжение в частном доме это действительно удобно и выгодно, хотя оформление необходимой документации и последующее подключение сопряжено с определенными сложностями. Если принято решение подводки 380 вольт, то стоит учитывать специфику подобной системы. В обычной домашней электросети 220 В при ремонте оборудования или замене защитной автоматики можно обойтись общими рекомендациями. Для трехфазной системы уже требуются определенные знания и навыки. Если домашний мастер ими не обладает, лучше при производстве монтажа и последующего обслуживания воспользоваться помощью профессиональных электромонтеров.

Чем трехфазное напряжение отличается от однофазного

Три фазы = линейное напряжение 380 Вольт, Одна фаза = фазное напряжение 220 Вольт

Статья адресована начинающим электрикам. Я тоже когда-то был начинающим, и всегда рад поделиться знаниями и поднять профессиональный уровень моих читателей.

Итак, почему в некоторые электрощитки приходит напряжение 380 Вольт, а в некоторые – 220? Почему у одних потребителей напряжение трёхфазное, а у других – однофазное? Было время, я задавался этими вопросами и искал на них ответы. Сейчас расскажу популярно, без формул и диаграмм, которыми изобилуют учебники.

Очень коротко, для тех, кто не будет читать дальше: напряжение 380 В называется линейным и действует в трехфазной сети между любыми из трёх фаз. Напряжение 220 В называется фазным и действует между любой из трёх фаз и нейтралью (нулём).

Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и напряжение его питания будет 220 В (фазное). Если говорят о трехфазном напряжении, то всегда идёт речь о напряжении 380 В (линейное). Какая разница? Далее – подробнее.

Чем три фазы отличаются от одной?

В обоих видах питания присутствует рабочий нулевой проводник (НОЛЬ). Про защитное заземление я подробно рассказал здесь, это обширная тема. По отношению к нулю на всех трёх фазах – напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу – на них 380 Вольт.

Напряжения в трёхфазной системе

Так получается, потому что напряжения (при активной нагрузке , и ток) на трёх фазных проводах отличаются на треть цикла, т.е. на 120°.

Подробнее можно ознакомиться в учебнике электротехники – про напряжение и ток в трехфазной сети, а также увидеть векторные диаграммы.

Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазных напряжения по 220 В. И однофазных потребителей (а таких – почти 100% в наших жилищах) можно подключать к любой фазе и нулю. Только делать это надо так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Подробнее о перекосе фаз, и от чего он бывает – здесь.

А защититься от перекоса фаз лучше всего с помощью реле напряжения, например Барьер или ФиФ ЕвроАвтоматика.

Кроме того, чрезмерно нагруженной фазе будет тяжело и обидно, что другие “отдыхают”)

Преимущества и недостатки

Обе системы питания имеют свои плюсы и минусы, которые меняются местами или становятся несущественными при переходе мощности через порог 10 кВт. Попробую перечислить.

Однофазная сеть 220 В, плюсы

  • Простота
  • Дешевизна
  • Ниже опасное напряжение

Однофазная сеть 220 В, минусы

  • Ограниченная мощность потребителя

Трехфазная сеть 380 В, плюсы

  • Мощность ограничена только сечением проводов
  • Экономия при трехфазном потреблении
  • Питание промышленного оборудования
  • Возможность переключения однофазной нагрузки на “хорошую” фазу при ухудшении качества или пропадании питания

Трехфазная сеть 380 В, минусы

  • Дороже оборудование
  • Более опасное напряжение
  • Ограничивается максимальная мощность однофазных нагрузок

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

Однофазный электрощиток в доме. Правый автомат – вводной, далее – по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток – одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше – трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее трехфазные двигатели), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

Трехфазный ввод. Вводной автомат на 100 А, далее – на счетчик трехфазный прямого включения Меркурий 230.

Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого – не более 40 А.

Про выбор защитного автомата я уже писал здесь. А про выбор сечения провода – здесь. Там же – жаркие обсуждения вопросов.

Но если мощность потребителя – 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

Пример трехфазного электрощитка. Потребители и трехфазные, и однофазные.

Например, если дом питается от одной фазы, и потребляет мощность 15 кВт – это ток около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

И на вводе (перед счетчиком) стоят примерно такие “ящички”:

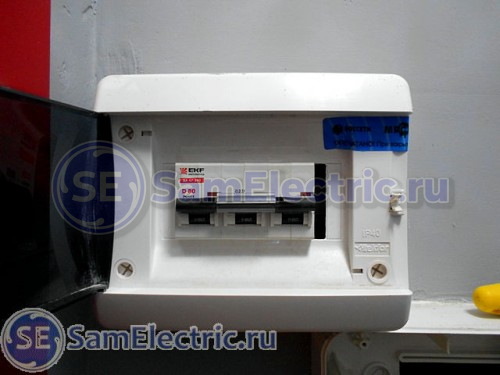

Трехфазный ввод. Вводной автомат перед счетчиком.

Существенный минус трехфазного ввода (отмечал его выше) – ограничение по мощности однофазных нагрузок. Например, выделенная мощность трехфазного напряжения – 15 кВт. Это значит, что по каждой фазе – максимум 5 кВт. А это значит, что максимальный ток по каждой фазе – не более 22 А (практически – 25). И надо крутиться, распределяя нагрузку.

Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное напряжение 220 В?

Схемы Звезда и Треугольник в трехфазной сети

Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются “Звезда” и “Треугольник”.

Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме “Звезда”, то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

В “Звезду” подключены все наши квартиры и дома с однофазным вводом, другой пример – подключение ТЭНов в мощных калориферах и конвектоматах.

Когда нагрузка на напряжение 380В, то она включается по схеме “Треугольник”, то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

На крупных предприятиях с потреблением мощности более 100 кВт обычно существуют собственные подстанции 10/0,4 кВ.

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т.п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Схема упрощённая, ступеней может быть несколько, напряжения и мощности могут быть другие, но суть от этого не меняется. Только конечное напряжение потребителей одно – 380 В.

Напоследок – ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители – однофазные.

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
